CARLA Web Viewer

실시간 자율주행 시뮬레이션 3D 웹 시각화 플랫폼

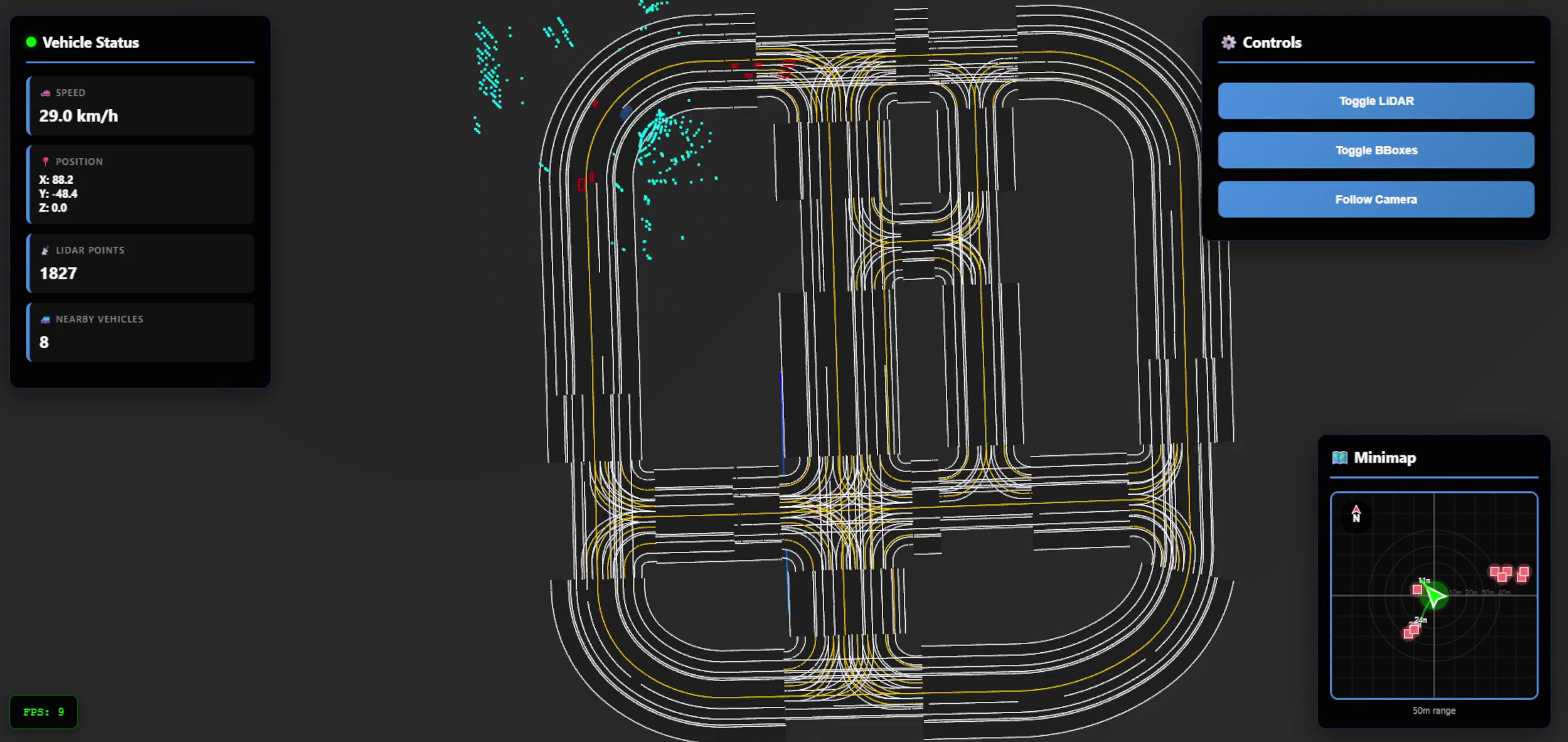

CARLA Web Viewer 메인 화면

차량과 LiDAR 포인트 클라우드가 보이는 메인 화면

조 윤범

프로젝트 개요

"왜 이 프로젝트를 만들었나?"

문제 상황

  • CARLA 시뮬레이터는 강력하지만 데이터 확인이 어려움
  • 별도 툴 설치 없이 센서 데이터를 실시간으로 보고 싶었음
  • 자율주행 개발 시 디버깅과 모니터링의 필요성

해결 방안

  • 웹 브라우저만으로 실시간 3D 시각화
  • LiDAR, 카메라, 차량 정보를 한눈에
  • 어디서든 접근 가능한 웹 기반 플랫폼
graph LR A[CARLA Simulator] -- Python API --> B[Python Server] B -- WebSocket Protocol --> C[Web Frontend]

시스템 아키텍처

"3-Tier 실시간 데이터 파이프라인"

graph LR subgraph A[CARLA （Unreal Engine）] A1[CARLA Simulator] end subgraph B[Python （WebSocket）] B1[Python Server] end subgraph C[Web （Three.js）] C1[Web Frontend] end A1 -- 센서 데이터 생성 --> B1 B1 -- 데이터 수집 & 변환 --> C1 style A fill:#e1f5fe,stroke:#333,stroke-width:2px style B fill:#e8f5e9,stroke:#333,stroke-width:2px style C fill:#fff3e0,stroke:#333,stroke-width:2px

핵심 포인트

  • 동기 모드로 프레임 동기화 (20Hz)
  • 비동기 WebSocket으로 부하 분산
  • 좌표계 변환 및 데이터 최적화

기술 스택

"선택한 기술과 그 이유"

Backend (Python)

  • CARLA Python API - 시뮬레이터 제어
  • asyncio/websockets - 비동기 실시간 통신
  • NumPy - 대용량 센서 데이터 처리

Frontend (JavaScript)

  • Vite - 빠른 개발 환경
  • Three.js - 3D 렌더링 라이브러리
  • Canvas API - 2D 미니맵

Data Format

  • OpenDRIVE XML - 표준 도로 맵 포맷
  • JSON - 실시간 데이터 전송

핵심 기능 1 - LiDAR 시각화

"LiDAR 포인트 클라우드 실시간 렌더링"

기술적 도전

  • 초당 90,000개 포인트 → 브라우저 과부하
  • 좌표계 변환 (Carla ≠ Three.js)
  • 실시간 업데이트 성능 저하

해결 방법

  • 거리 필터링 (1m ~ 50m)
  • 랜덤 샘플링 (최대 5,000개)
  • 업데이트 주기 제어 (100ms = 10Hz)
  • 높이 기반 컬러맵 - HSL 컬러로 직관적 깊이 표현

샘플링 로직

# Python (carla_client.py)
points = np.frombuffer(lidar_data.raw_data, dtype='f4')
points = np.reshape(points, (int(points.shape[0] / 4), 4))

# 거리 필터링
distances = np.sqrt(points[:, 0]**2 + points[:, 1]**2 + points[:, 2]**2)
valid_mask = (distances > 1.0) & (distances < 50.0)
points = points[valid_mask]

# 샘플링
if len(points) > 5000:
    indices = np.random.choice(len(points), 5000, replace=False)
    points = points[indices]
90K → 5K 포인트 100ms 업데이트 주기 부드러운 렌더링

핵심 기능 2 - 좌표계 변환

"두 세계를 연결하다 - 좌표계 변환"

문제 상황

  • CARLA: 좌측 손 좌표계 (Unreal Engine)
  • Three.js: 우측 손 좌표계 (WebGL)
  • 단순 매핑 시 차량이 이상하게 회전

해결 과정

  1. 축 매핑 분석 - Carla (x, y, z) → Three.js (?, ?, ?)
  2. 변환 공식 도출
    x_three = y_carla / 100
y_three = z_carla / 100
z_three = -x_carla / 100
  3. 회전 보정 - yaw_three = -yaw_carla + 90°
  4. 모든 오브젝트에 일관되게 적용 - 차량 ✓ LiDAR ✓ Bounding Box ✓ 맵

핵심 기능 3 - OpenDRIVE 파싱

"표준 맵 포맷 완벽 구현"

OpenDRIVE란?

  • 자율주행 산업 표준 도로 맵 포맷
  • 복잡한 기하학과 레이어 정보 포함

구현한 기하학 타입

Line
Arc
Spiral
Poly3
ParamPoly3

파싱 → 렌더링 과정

  1. XML 파싱 (DOMParser)
  2. 기하학별 포인트 변환 (150개/구간)
  3. Lane 정보 추출 (폭, 타입, 마킹)
  4. 3D 메쉬 생성 - 도로 표면, 차선 (실선/점선), 중앙선

핵심 기능 4 - Z-Fighting 해결

"픽셀 단위의 디테일 - Z-Fighting 방지"

문제

  • 도로 레이어들이 겹쳐서 깜빡임 현상
  • 시각적으로 매우 불편함

해결 전략

  1. 레이어별 높이 분리 (mm 단위)
    ground:       0.000m
roadSurface:  0.002m
roadEdge:     0.004m
centerLine:   0.006m
laneMarking:  0.008m
  2. renderOrder 설정 - 도로(0) < 차선(10) < 마킹(20)
  3. polygonOffset 활용 - 하드웨어 레벨 깊이 보정

결과: ✨ 깔끔한 도로 렌더링

실시간 성능 최적화

"쾌적한 렌더링을 위한 최적화"

최적화 포인트

🎯 데이터 레벨

  • LiDAR: 90K → 5K 포인트
  • 업데이트: 100ms 주기
  • 거리 필터: 1m ~ 50m

🎯 렌더링 레벨

  • BufferGeometry 사용
  • needsUpdate 플래그
  • Frustum Culling 활용

🎯 네트워크 레벨

  • WebSocket 양방향 통신
  • JSON 직렬화 최적화
  • 비동기 메시지 처리

최적화 효과

  • 데이터 전송량: ✅ 94% 감소 (90K → 5K)
  • 렌더링: ✅ 부드러운 프레임 유지
  • 레이턴시: ✅ ~100ms (실시간 대응 가능)

주요 기능 데모

"실제 작동 화면"

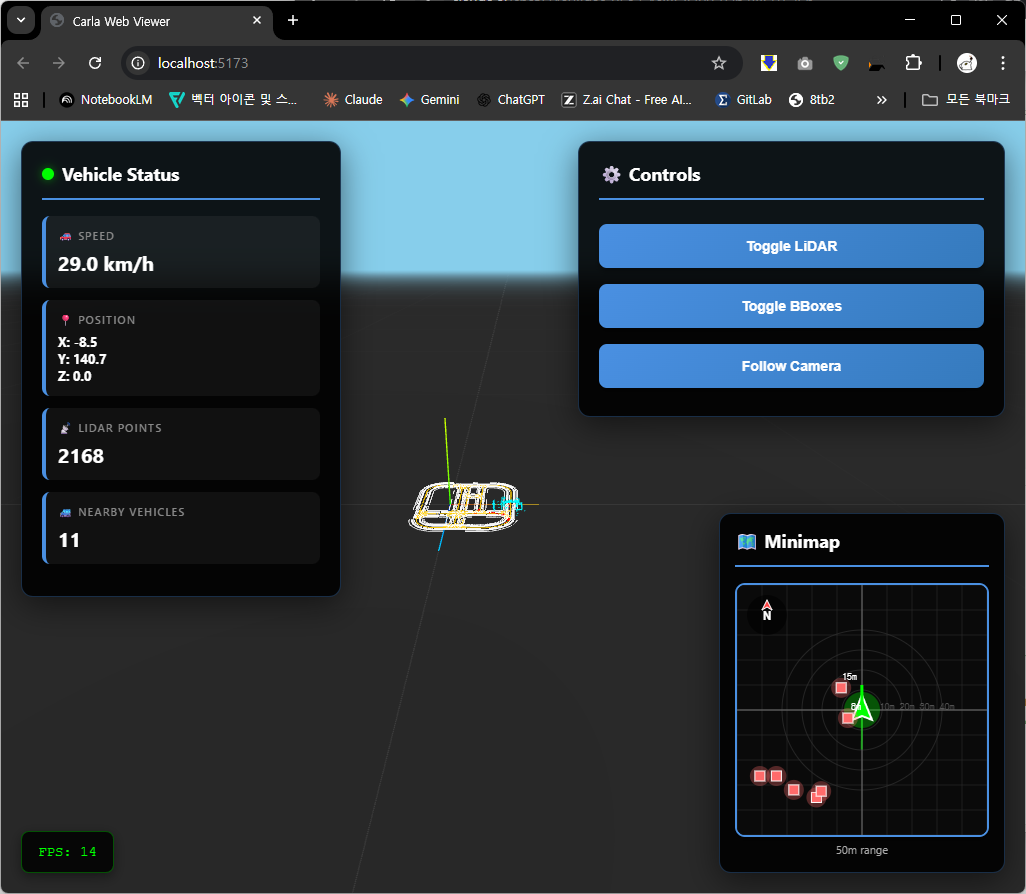

메인뷰 (3D 렌더링)

메인뷰

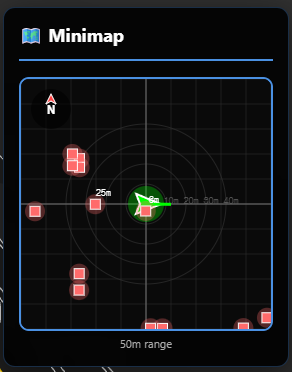

미니맵 (2D 오버뷰)

미니맵

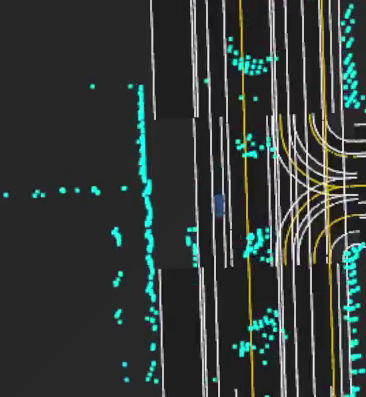

LiDAR (포인트클라우드)

LiDAR

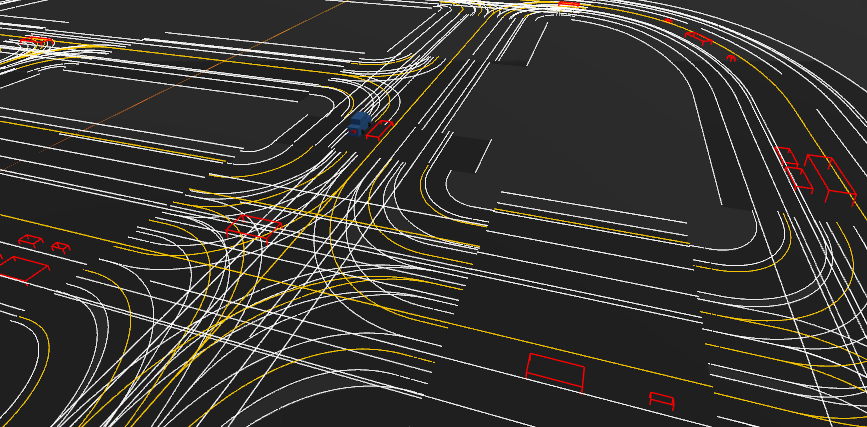

BBox (차량감지)

BBox

주요 UI

  • 실시간 차량 상태 (속도, 위치, 회전)
  • LiDAR 포인트 개수
  • 주변 차량 수
  • 토글 버튼 (LiDAR/BBox/카메라)

코드 하이라이트 1

"핵심 코드 - LiDAR 업데이트"

// sensors.js - LiDAR 포인트 변환
update(lidarData, vehiclePosition, vehicleRotation) {
    // 1. 차량 위치 변환
    const vehiclePos = new Vector3(
        vehiclePosition.y / 100,
        vehiclePosition.z / 100,
        -vehiclePosition.x / 100
    );

    // 2. 차량 회전을 쿼터니언으로
    const quaternion = new Quaternion();
    quaternion.multiply(qYaw).multiply(qPitch).multiply(qRoll);

    // 3. 각 포인트 변환
    lidarData.points.forEach((point, i) => {
        const pointVector = new Vector3(
            point[1] / 100,
            point[2] / 100,
            -point[0] / 100
        );

        pointVector.applyQuaternion(quaternion);  // 회전 적용
        pointVector.add(vehiclePos);              // 이동 적용

        // 높이 기반 컬러링
        const hue = (point[2] + 200) / 400;
        const color = new Color().setHSL(hue, 1, 0.5);
    });
}

포인트: 회전 먼저, 이동은 나중에 (행렬 연산 순서)

코드 하이라이트 2

"핵심 코드 - OpenDRIVE Arc 파싱"

// opendrive_parser.js - 원호 도로 처리
arcToPoints(geometry, numPoints) {
    const curvature = geometry.params.curvature;
    const radius = 1.0 / curvature;

    // 원의 중심 계산
    const centerX = geometry.x - radius * sin(geometry.hdg);
    const centerY = geometry.y + radius * cos(geometry.hdg);

    for (let i = 0; i <= numPoints; i++) {
        const ds = (i / numPoints) * geometry.length;
        const angle = curvature * ds;  // 진행 각도

        // 회전 변환 행렬
        const dx = radius * sin(angle);
        const dy = radius * (1 - cos(angle));

        // 초기 방향 고려한 최종 위치
        const x = geometry.x +
                  dx * cos(hdg) - dy * sin(hdg);
        const y = geometry.y +
                  dx * sin(hdg) + dy * cos(hdg);

        points.push({ x, y, s: geometry.s + ds });
    }
}

포인트: 기하학 공식의 정확한 구현이 부드러운 곡선을 만듦

어려웠던 점과 해결

"마주한 도전과 극복 과정"

1️⃣ 동기화 문제

문제: CARLA와 Three.js 프레임 불일치

해결: CARLA 동기 모드 + tick() 기반 업데이트

2️⃣ 메모리 누수

문제: 차량 생성/삭제 시 메모리 증가

해결: actors_to_destroy 리스트로 명시적 cleanup

3️⃣ 회전 방향 불일치

문제: 차량이 반대로 향함

해결: yaw 각도에 -1 곱하고 90도 오프셋

4️⃣ NPC 차량 인식 안됨

문제: bbox가 제대로 안보임

해결: bbox.extent 사용 + 회전 적용

5️⃣ 맵 로딩 실패

문제: 복잡한 기하학 파싱 오류

해결: 타입별 분기 처리 + Fallback 맵

작은 문제들의 누적이 큰 기능을 만든다

개선 사항 및 확장 가능성

"다음 단계로..."

현재 구현된 기능

LiDAR 시각화
Bounding Box
OpenDRIVE 맵
미니맵
실시간 통신

🎯 단기 (1-2주)

  • 카메라 이미지 오버레이
  • 레코딩/재생 기능
  • 다중 센서 동시 표시

🚀 중기 (1-2개월)

  • 궤적 예측 시각화
  • 시나리오 편집기
  • 성능 메트릭 대시보드

🌟 장기 (3개월+)

다중 차량 동시 모니터링
클라우드 스트리밍
ML 모델 평가 툴 통합

배운 점

"이 프로젝트를 통해 얻은 것"

기술적 성장

  • 3D 그래픽스 이해
    • 좌표계, 쿼터니언, 행렬 연산
    • Three.js 렌더링 파이프라인
  • 실시간 시스템
    • WebSocket 비동기 통신
    • 성능 최적화 기법
  • 표준 포맷 구현
    • OpenDRIVE 스펙 분석
    • 복잡한 데이터 파싱

소프트 스킬

  • 🎯 문제 분해 능력
    • 큰 문제를 작은 단위로
  • 🎯 디버깅 전략
    • 좌표계 시각화로 문제 발견
  • 🎯 문서 읽기
    • API 문서, 표준 스펙 해석

직접 부딪혀보며 진짜 실력이 늘었습니다

프로젝트 성과

"결과와 의미"

정량적 성과

  • 코드 규모
    • Python: ~400 lines
    • JavaScript: ~1,500 lines
    • 총 파일: 10개
  • 최적화 효과
    • 데이터 전송: 94% 감소
    • 레이턴시: ~100ms
    • LiDAR: 5,000 points/frame
  • 기능 구현
    • 센서 타입: 2개
    • 기하학 타입: 5개
    • NPC 차량: 최대 50대

정성적 의미

  • ✨ 실무 기술 스택 경험
  • ✨ 복잡한 시스템 통합 능력
  • ✨ 성능 최적화 경험
  • ✨ 표준 스펙 구현 능력

단순한 뷰어를 넘어 실용적인 도구로

데모 영상

"실제 작동 모습"

기술 스택 정리

"사용한 기술 총정리"

Frontend

  • Vite - 빌드 도구
  • Three.js - 3D 렌더링
  • OrbitControls - 카메라 제어
  • WebSocket API - 실시간 통신
  • Canvas API - 2D 미니맵

Backend

  • CARLA API - 시뮬레이터
  • asyncio - 비동기 처리
  • websockets - WS 서버
  • NumPy - 배열 연산

Format & Protocol

  • OpenDRIVE - 맵 포맷
  • JSON - 데이터 교환
  • WebSocket - 양방향 통신

GitHub & 참고자료

"더 알아보기"

GitHub Repository

https://github.com/kurt01124/carla-web-viewer

├── carla_bridge/
│   ├── carla_client.py      # CARLA 데이터 수집
│   └── websocket_server.py  # WebSocket 서버
├── frontend/
│   ├── viewer.js            # 메인 뷰어
│   ├── vehicle.js           # 차량 렌더링
│   ├── sensors.js           # 센서 시각화
│   ├── map.js               # 맵 렌더링
│   └── opendrive_parser.js  # OpenDRIVE 파싱
└── README.md

참고한 자료

  • CARLA Documentation
  • Three.js Documentation
  • OpenDRIVE Format Specification
  • WebGL Best Practices

감사합니다

CARLA Web Viewer 프로젝트 발표를 마치겠습니다

프로젝트 링크

github.com/kurt01124

연락처

kurtz01124@gmail.com

질문이 있으시면 편하게 연락 주세요
